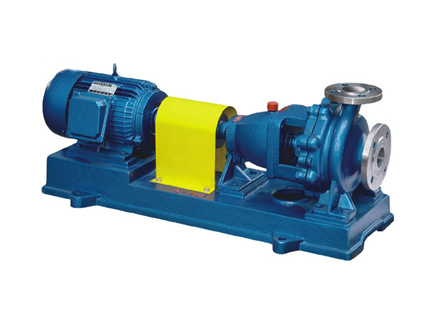

IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送有腐蝕性粘度類似于水的液體。泵的進口壓力不得超過0.3MPa。

IH型化工泵輸送介質的溫度一般為-20℃～105℃，必要時采用適當?shù)睦鋮s措施，可輸送更高溫度的液體。

1.1 型號意義

IH50-32-160A-304

IH-國際標準化工泵

50-泵吸入口直徑為50mm

32-泵排出口直徑為32mm

160-葉輪的名義直徑為160mm

A-葉輪外徑切割代號

304-泵接觸液體零件的材料為ZG0Cr18Ni9Ti

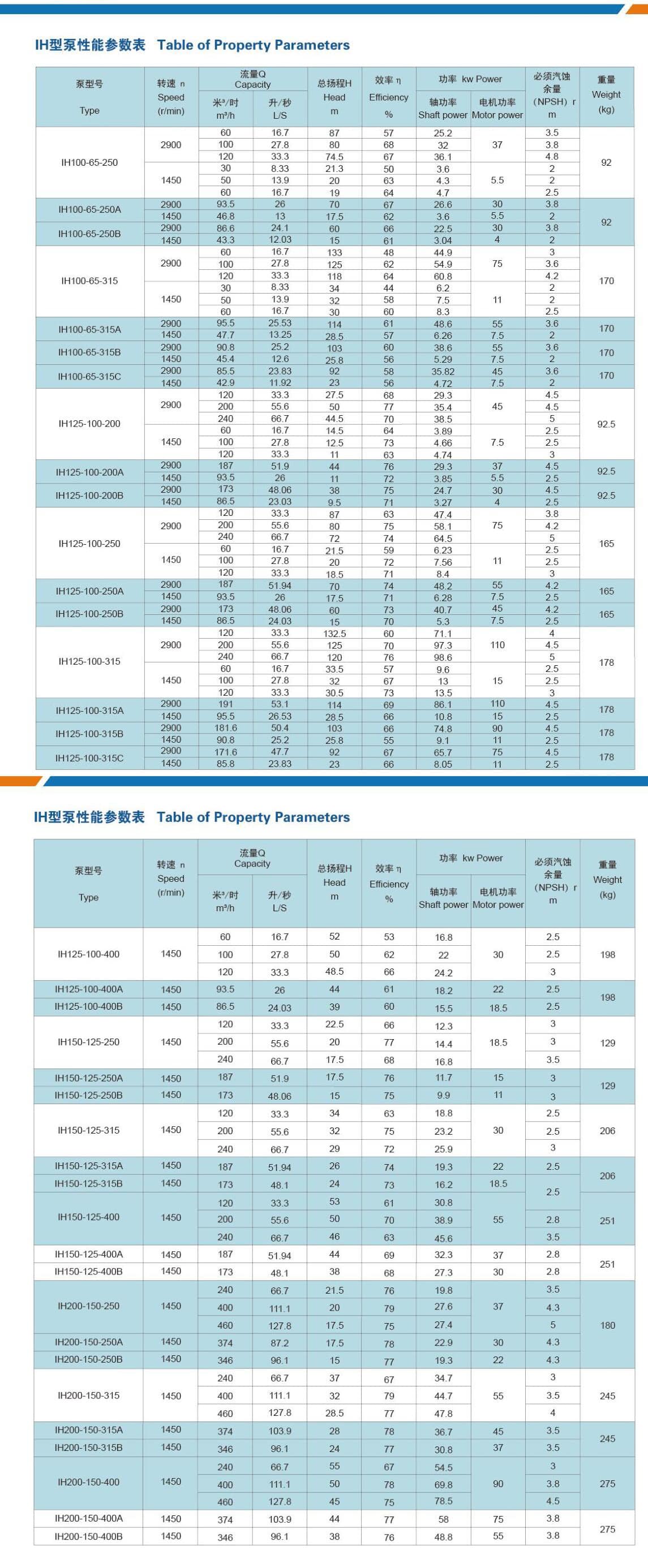

1.2 性能范圍（設計點）

流量為1.6-400m3/h時，揚程為5-125m，設計壓力1.6MPa

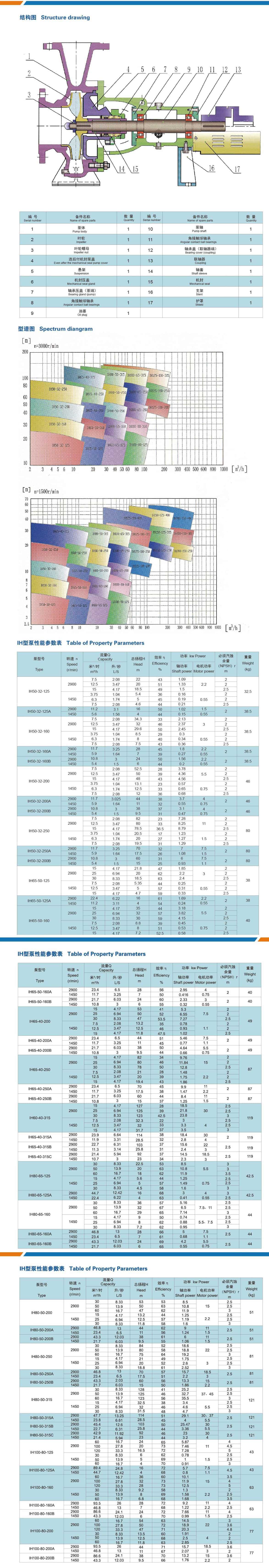

結構說明

1. IH型化工泵主要零件有泵體、葉輪、葉輪螺母、泵蓋、密封部件、懸架部件等。

泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體進行檢修。

軸封有填料和機械密封等多種形式，可根據輸送介質的性質和生產工藝的要求進行選定。

2. 泵通過聯軸器與電機聯結，從驅動端看，泵為順時針方向旋轉。

3. 材料：根據液體的腐蝕情況，可選用相適應的泵過流部分的材質。主要材質有SUS304、SUS316L等。
