一、概 述

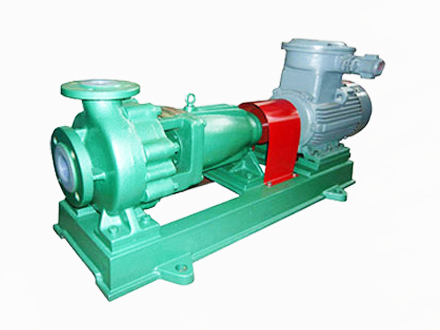

IHF單級單吸式氟塑料合金化工離心泵（簡稱IHF離心泵，因泵殼采用先進的內襯氟塑料工藝，也稱襯氟離心泵）是按國際標準并結合非金屬泵的工藝設計制造。動密封采用先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
二、設計特點
本系列產品按國際標準設計制造（ISO2858），泵體采用金屬外殼內襯氟塑料，葉輪及泵蓋均采用金屬嵌件外包氟塑料合金模壓成型，使其具有超強的抗沖擊能力又有卓越的耐腐蝕性能，軸封選用先進的外裝式波紋管機械密封，對磨的密封面有：碳化硅、陶瓷、四氟、硬質合金可供選擇。具有很高的性能價格比，是目前化工行業應用最為廣泛的防腐離心泵。
型號 | 流量 m3/h | 揚程 M | 效率 % | 汽蝕余量 m | 進口×出口 mm | 電機功率 Km | 整機質量 Kg |
IHF25-20-125 | 3.2 | 20 | 32 | 2.5 | 25×20 | 1.1 | 75 |
IHF25-20-250 | 3.6 | 80 | 18 | 2.5 | 25×20 | 7.5 | 225 |
IHF32-20-125 | 3.2 | 20 | 32 | 2.5 | 32×20 | 1.1 | 75 |
IHF40-25-125 | 6.3 | 20 | 30 | 2.5 | 40×25 | 1.5 | 75 |
IHF40-25-160 | 6.3 | 32 | 30 | 3 | 40×25 | 3 | 124 |
IHF40-25-200 | 6.3 | 50 | 20 | 3 | 40×25 | 5.5 | 170 |
IHF40-32-250 | 6.3 | 80 | 20 | 5 | 40×32 | 11 | 255 |
IHF50-32-125 | 12.5 | 20 | 52 | 3.2 | 50×32 | 2.2 | 110 |
IHF50-32-160 | 12.5 | 32 | 47 | 3.2 | 50×32 | 4 | 135 |
IHF50-32-200 | 12.5 | 50 | 40 | 3.2 | 50×32 | 7.5 | 180 |
IHF50-32-250 | 12.5 | 80 | 34 | 5 | 50×32 | 11 | 255 |
IHF65-50-125 | 25 | 20 | 61 | 3.5 | 65×50 | 3 | 135 |
IHF65-50-160 | 25 | 32 | 56 | 3.5 | 65×50 | 5.5 | 155 |
IHF65-40-200 | 25 | 50 | 51 | 3.5 | 65×40 | 11 | 210 |
IHF65-40-250 | 25 | 80 | 48 | 3.5 | 65×40 | 18.5 | 360 |
IHF80-65-125 | 50 | 20 | 65 | 4 | 80×65 | 5.5 | 195 |
IHF80-65-160 | 50 | 32 | 64 | 4 | 80×65 | 11 | 228 |
IHF80-50-200 | 50 | 50 | 63 | 4 | 80×50 | 15 | 250 |
IHF80-50-250 | 50 | 80 | 56 | 4.5 | 80×50 | 30 | 480 |
IHF100-80-125 | 100 | 20 | 65 | 4.5 | 100×80 | 11 | 245 |
IHF100-80-160 | 100 | 32 | 70 | 5 | 100×80 | 15 | 250 |
IHF100-65-200 | 100 | 50 | 68 | 5 | 100×65 | 30 | 480 |
IHF100-65-250 | 100 | 80 | 65 | 5 | 100×65 | 45 | 630 |
IHF125-80-160 | 160 | 32 | 64 | 5 | 125×80 | 30 | 460 |
IHF125-100-200 | 200 | 50 | 65 | 6 | 125×100 | 55 | 660 |
IHF125-100-250 | 200 | 80 | 68 | 6 | 125×100 | 75 | 850 |
注：若您需要的性能參數超出此表范圍，我公司可根據您的要求予以調整。 | |||||||
表二：長支架配四級電機 轉速：n=1450r/min 設計壓力：1.6MPa | |||||||
型號 | 流量 m3/h | 揚程 M | 效率 % | 汽蝕余量 m | 進口×出口 mm | 電機功率 Km | 整機質量 Kg |
IHF40-32-250 | 3 | 20 | 15 | 5 | 40×32 | 1.5 | |
IHF50-32-125 | 6.3 | 5 | 45 | 3.2 | 50×32 | 0.55 | |
IHF50-32-160 | 6.3 | 8 | 40 | 3.2 | 50×32 | 0.55 | |
IHF50-32-200 | 6.3 | 12.5 | 33 | 3.2 | 50×32 | 1.1 | |
IHF50-32-250 | 6.3 | 20 | 30 | 5 | 50×32 | 1.5 | |
IHF65-50-125 | 12.5 | 5 | 55 | 3.5 | 65×50 | 0.55 | |
IHF65-50-160 | 12.5 | 8 | 51 | 3.5 | 65×50 | 1.1 | |
IHF65-40-200 | 12.5 | 12.5 | 46 | 3.5 | 65×40 | 1.5 | |
IHF65-40-250 | 12.5 | 20 | 43 | 3.5 | 65×40 | 3 | |
IHF80-65-125 | 25 | 5 | 64 | 4 | 80×65 | 1.1 | |
IHF80-65-160 | 25 | 8 | 62 | 4 | 80×65 | 1.5 | |
IHF80-50-200 | 25 | 12.5 | 57 | 4 | 80×50 | 2.2 | |
IHF80-50-250 | 25 | 20 | 51 | 4.5 | 80×50 | 5.5 | |
IHF100-80-125 | 50 | 5 | 64 | 4.5 | 100×80 | 1.5 | |
IHF100-80-160 | 50 | 8 | 69 | 5 | 100×80 | 2.2 | |
IHF100-65-200 | 50 | 12.5 | 68 | 5 | 100×65 | 5.5 | |
IHF100-65-250 | 50 | 20 | 65 | 5 | 100×65 | 7.5 | |
IHF125-80-160 | 80 | 8 | 62 | 5 | 125×80 | 5.5 | |
IHF125-100-200 | 100 | 12.5 | 64 | 6 | 125×100 | 11 | |
IHF125-100-250 | 100 | 20 | 69 | 6 | 125×100 | 15 | |
IHF150-125-250 | 200 | 20 | 65 | 5 | 150×125 | 22 | 700 |
IHF150-125-315 | 200 | 32 | 63 | 5 | 150×125 | 45 | 1180 |
IHF150-125-400 | 200 | 50 | 62 | 5.5 | 150×125 | 75 | 700 |
IHF200-150-250 | 200 | 20 | 68 | 5.5 | 200×150 | 45 | 1180 |
IHF200-150-250 | 400 | 32 | 64 | 5.5 | 200×150 | 75 | 1420 |
IHF200-150-400 | 400 | 50 | 64 | 6 | 200×150 | 110 | 1420 |
注：若您需要的性能參數超出此表范圍，我公司可根據您的要求予以調整。 | |||||||
