立式凝結水泵結構說明：

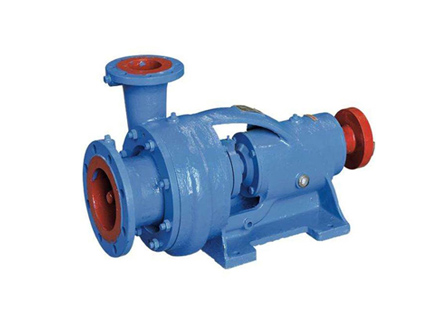

冷凝泵為臥式，固定部分主要由進水段、中段、出水段、軸承體、導葉、密封環組成。轉動部分的軸向力由球軸承承受，徑向力則由球軸承和裝于導葉上的套筒軸承共同承受。

填料的四周和軸承體上均有冷卻室，可接引冷卻水，進水方向為軸向，出水方向垂直向上，臥式結構輕巧，但需拆卸管路才能檢修。

冷凝泵為立式，泵體和泵蓋沿軸心線分開，轉動部分的軸向力由球軸承承受，徑向力則由球軸承和套筒軸承共同承受。泵的進水口和出水口均鑄在泵體上，泵體下部有半圓形的泵足，上部則有半圓形支承，支座裝于其上，電機裝在此支座上，立式泵占地面積小，檢修方便。

泵的過流部件材質為鑄鐵，軸封為填料密封，從電動機端向泵看，為逆時針方向旋轉。成套供應泵、電機、聯軸器、底座、止回閥、閘閥，如有特別的要求，在訂貨時向我廠說明，我廠將在設計、制造、測試、安裝、維修、代培操作人員等方面提供一系列的優質服務。

旋轉方向：從電機端看，泵為逆時針方向旋轉

主要零件材質：泵的體過流部件泵體、泵蓋、密封環、軸套的材質為鑄鐵，N型冷凝泵葉輪為硅黃銅，誘導輪為鋁鐵青銅。軸均為優質碳素鋼。

泵成套范圍：成套供應泵、電機、聯軸器、止回閥、閘閥。
